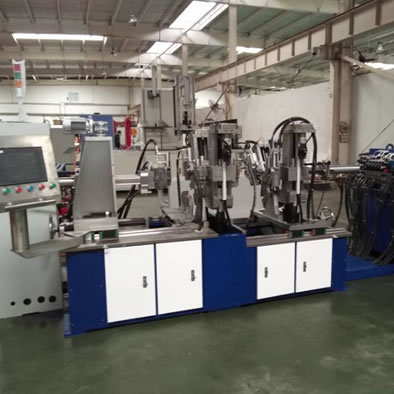

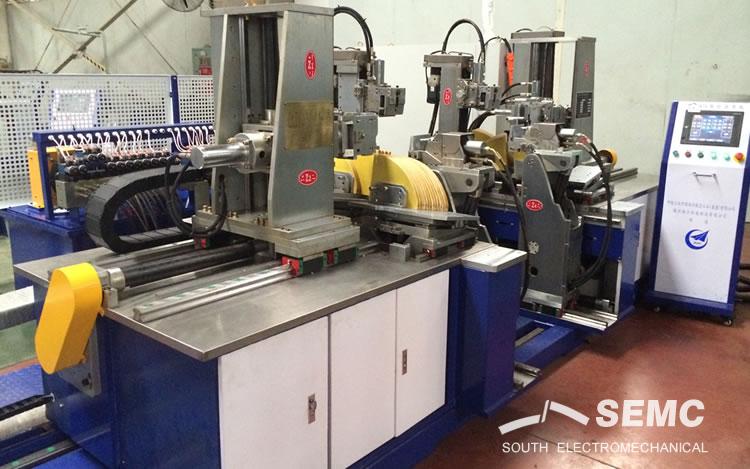

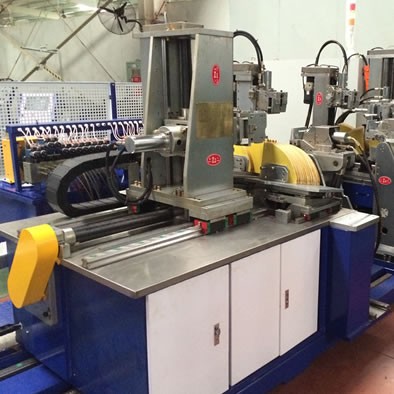

SKZX □□□×□□□ 型全伺服數控漲型機

Model: SKZX Full Servo
SKZX 400x100
SKZX 250x90
SKZX 180x70

新型全數控漲型機是我公司開發的第三代線圈漲型設備。與我公司第二代漲型機相比，漲型精度更高、速度更快、成型效果更好、操作更方便。

一、本機特點

● 采用全數字控制，觸摸屏人機界面配置參數狀態圖，可按圖示線圈輸入相應尺寸，直觀方便。

● 采用伺服電機控制線圈的長度、端部高度、直線邊開距和角度。

● 操作高度約1.1米，并采用開啟式鼻夾機構，放、取線圈十分方便。

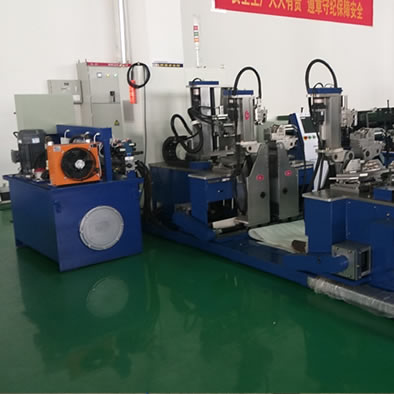

● 直線邊、鼻斷端部等夾持和頂弧機構采用液壓油缸驅動、液壓系統簡單。

● 具有多種規格型號，可實現直線邊長度3米以內、跨距1.2米以內、兩直線邊夾角150°以內的線圈的漲型。

二、SKZX□□□×□□□全伺服數控漲型機主要技術參數


Item	Paras. (before spreading)
	model: SKZX250*90 as example
coil total length L1 range	450～2700mm
coil bobbin distance L2 range	350～2500mm
coil nose inner circle radius/mm	R10,R15,R20,R25
coil section width A range /mm	5～28mm
coil section height B range /mm	20～70mm


Item	Paras.(after spreading)
	model: SKZX250*90 as example
3D coil straight line length L3 range	230～1700mm
3D coil total length L4 range	350～2500mm
3D coil total width(span）W range	50～900mm
3D coil nose up H range	-20～400mm
3D coil nose deflection angle θ1 range	0～35°
angelθ2 range between 3D coil upper edge and center line	0～75°
angelθ3 range between 3D coil lower edge and center line	0～75°
3D coil nose to straight end length range	70～550mm
3D coil nose R range /mm	R10,R15,R20,R25
3D coil end arc radius R3/mm	R15，R25
3D coil straight edge and bevel arc radius R4/mm	R25/R30，R40/R50
3D bevel slot coil angle range	0～7°
3D coil up&down layer straight edge unequal length range/mm	±20mm
